临沂金久铸业有限公司

耐磨锤头减小变形的热处理工艺的选择

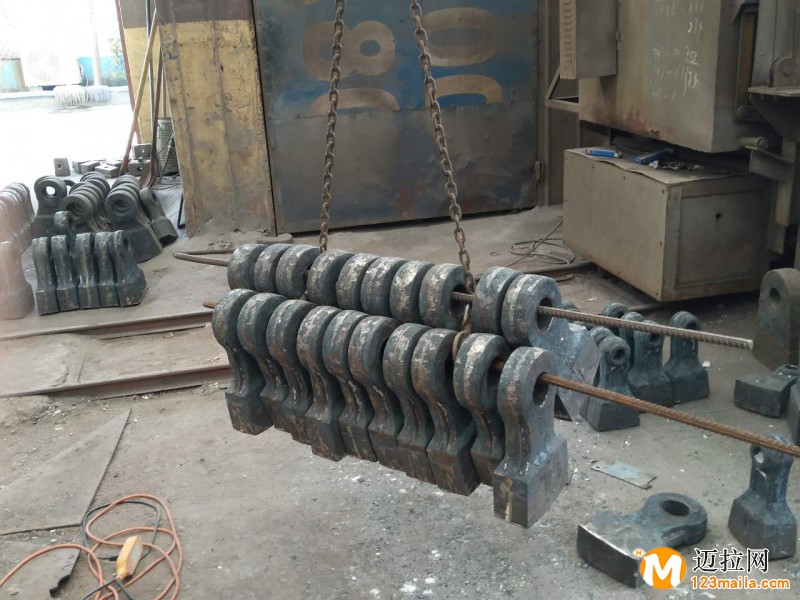

耐磨锤头在最终热处理前的毛坯组织应为碳化物呈颗粒状并均匀分布，基体组织应为球状或细片状珠光体组织，耐磨锤头进行预备热处理可消除或减少耐磨锤头中的残余应力，改善切削加工性，改善组织，并为最后的热处理做好组织准备。因此毛坯退火后要获得要求的组织结构，才能满足耐磨锤头的工作需要，事实表明索氏体组织的比体积比退火的大，淬火后比体积的变化最小。因此，选择合理的预备热处理工艺方法，对于减小耐磨锤头的变形量是十分必要的控制手段。在耐磨锤头的材料、外形设计和工艺加工路线确定后，一般是按以下程序进行耐磨锤头的热处理.来控制和减小热处理过程中的变形。

①对变形量要求严格的重要耐磨锤头，在粗加工后和精加工前，应在450-600℃进行去应力退火处理，以彻底消除机械加工应力和附加（外在）应力。

②控制加热速度。加热速度应缓慢，做到加热均匀，尤其是大型锻模、高速钢以及高合金钢耐磨锤头等，另外对形状复杂、厚度不均、变形要求严格的耐磨锤头等，在加热时要预热或淬火时预冷（如空冷等），以减少热应力的作用，为防下垂应采取吊挂、支撑等方式。

③选择合理的加热温度。从提高耐磨锤头的耐磨性和综合性能以及减小变形的目的出发，加热温度不宜过高，尽量选择下限温度加热，以获得需要的奥氏体晶粒度、确保成分的稳定，同时也可减少冷却时的热应力作用，另外也可以防止组织粗大而引起的其他缺陷。
④胀大量与耐磨锤头的尺寸大小成正比，因此要留有一定的变形加工余量。
⑤正确选择冷却方法和冷却介质。对于低淬透性的材料制作的较大截面的耐磨锤头，为方便淬硬，在要求尺寸精度的前提下应设法提离冷却速度，在120-140℃的硝盐溶液中冷却。
⑥为防止出现贝氏体组织，考虑到硝盐的冷却速度不足，应先在冷却速度快的低温盐浴中冷却，再转人温度高的硝盐中等温。
⑦为防止回火后的胀大变形，对硬度在52-60hrc的耐磨锤头，应调整等温温度和时间，但禁止在240-300℃回火。
⑧对精度要求较高的耐磨锤头，尽可能采用贝氏体等温淬火或分级淬火，但时间不宜过长，等温结束后要缓慢冷却，如有尺寸收缩，可提高回火温度进行补救。
⑨为防止耐磨锤头等温淬火后胀大，不能在低温下长时间停留，应立即进行回火处理。
⑩对于硬度在60-64hrc的耐磨锤头，应在130-150℃硝盐中等温至少40min,或等温后缓慢冷却。
耐磨锤头在热处理后进行粗磨，应控制好磨削工艺参数，防止出现磨削裂纹。
进行耐磨锤头的加压淬火（press quench)或模压淬火（diequench)。

对易翘曲部位，在反翘曲后进行淬火处理。

对耐磨锤头尺寸厚薄不均的部位捆绑加强筋或采取其他的措施。
对壁厚不均匀位置要开工艺孔或做成可拆卸式，对棱角、键槽和孔等用石棉绳、黏土来填充。
适当降低淬火加热温度或采用下限温度加热耐磨锤头。
